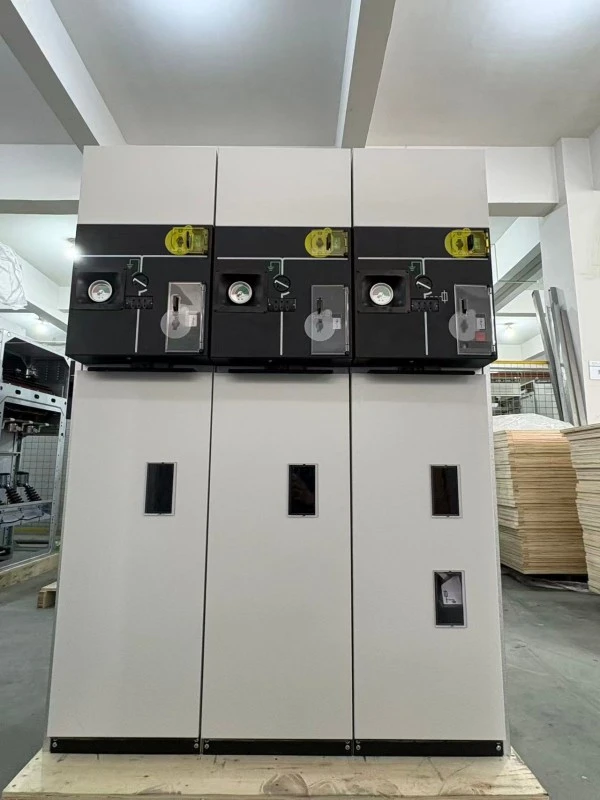

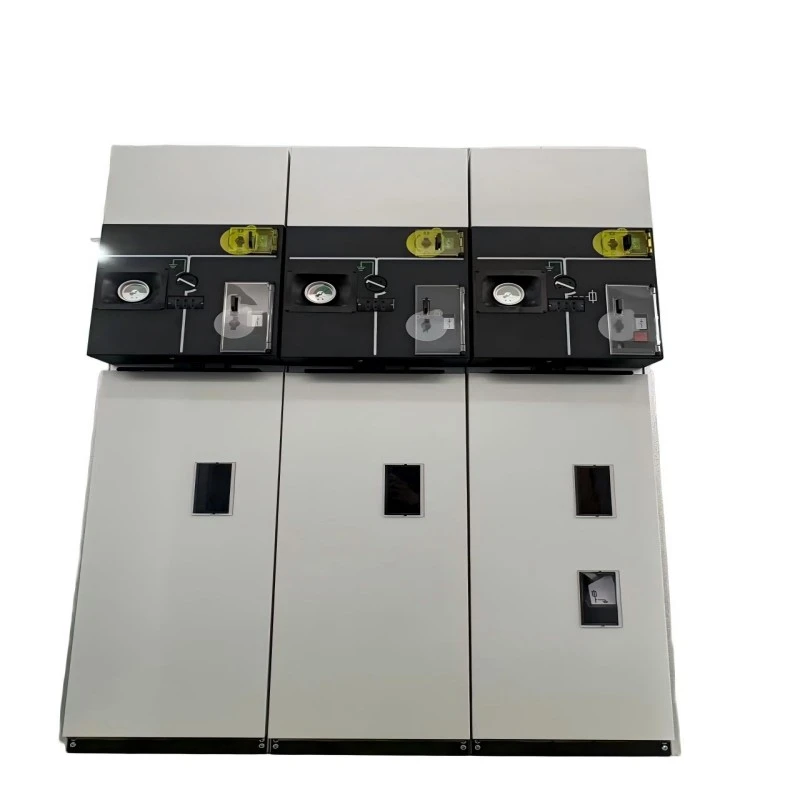

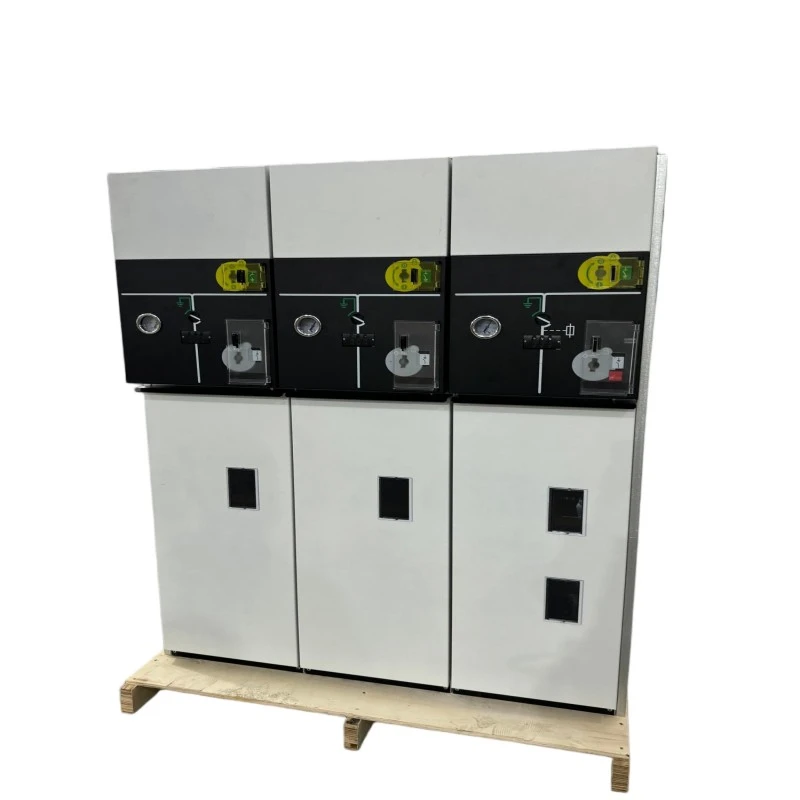

HXGN ilmaeristetty tiivistetty rengaspääyksikkö

"H" - laatikkomainen kotelo,

"X" - rengasverkko,

"G" - ilmaeristetty,

"N" - sisätiloissa

HXGN ilmaeristetyt tiivisterengaspääyksikön metallikoteloidut kojeistot, jotka on suunniteltu 6kV–24kV rengaspää- ja radiaalijakelujärjestelmiin. Toisin kuinSF6-eristettyRMU:t, tämä yksikkö käyttää ilmaa pääasiallisena dielektrisenä väliaineena, ja kaikki jännitteiset osat on suljettu tiiviiseen, pölyltä suojattuun metallikaappiin.

Mitä se tekee?

1. Yhdistää ja eristää tehosilmukat toisiojakelussa

2. Suojaa jakelumuuntajia kuorman katkaisijoiden ja sulakeyhdistelmien avulla

3. Tarjoaa näkyvät eristysraot turvallista huoltoa varten

4. Toimii taloudellisena vaihtoehtona kaasueristeisille kojeistoille

HXGN-ilmaeristettyä suljettu rengaspääyksikköä käytetään laajalti sovelluksissa, joissaSF6 kaasuon rajoitettu, jos vaaditaan usein näkyvää katkaisua tai kun budjettirajoitukset suosivat todistettua, yksinkertaista tekniikkaa turvallisuutta tinkimättä.

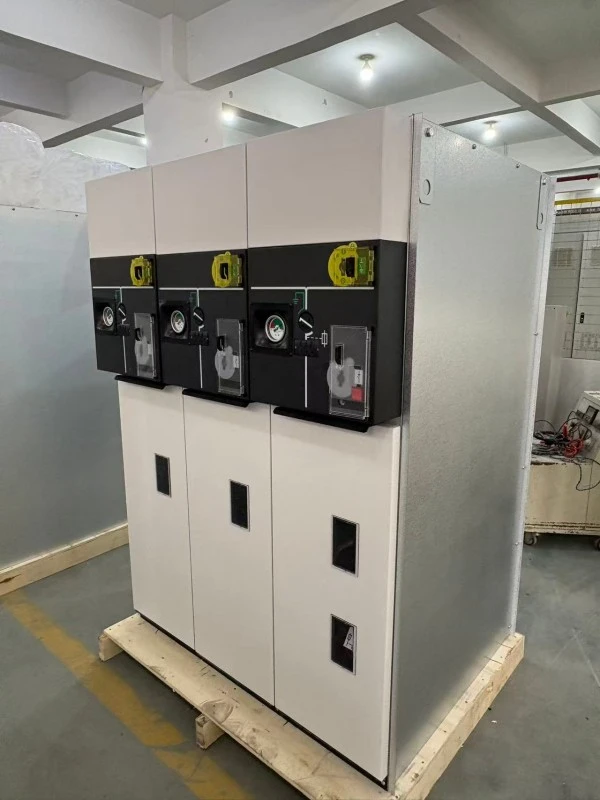

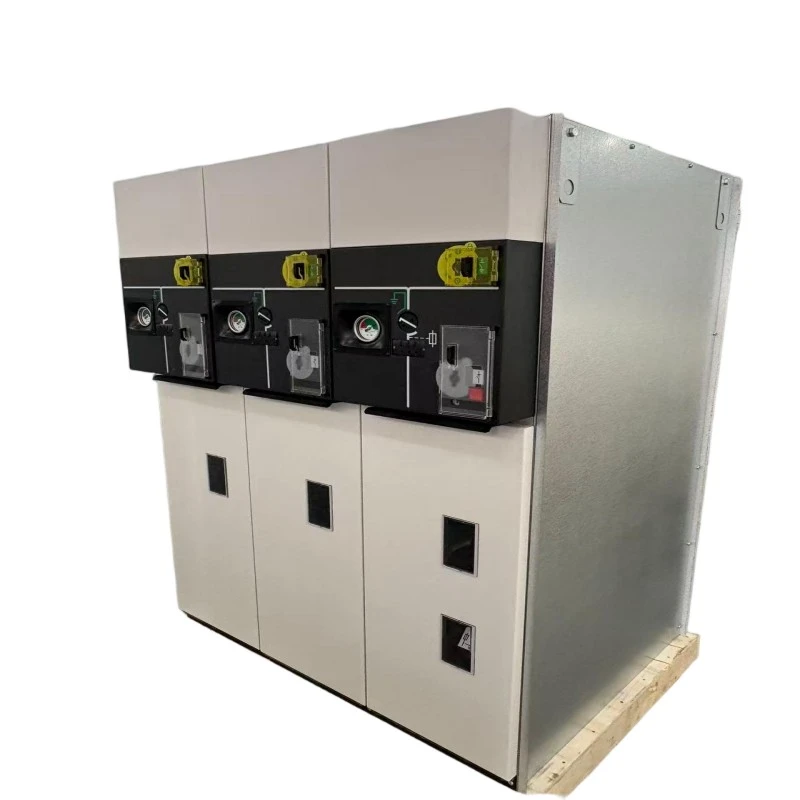

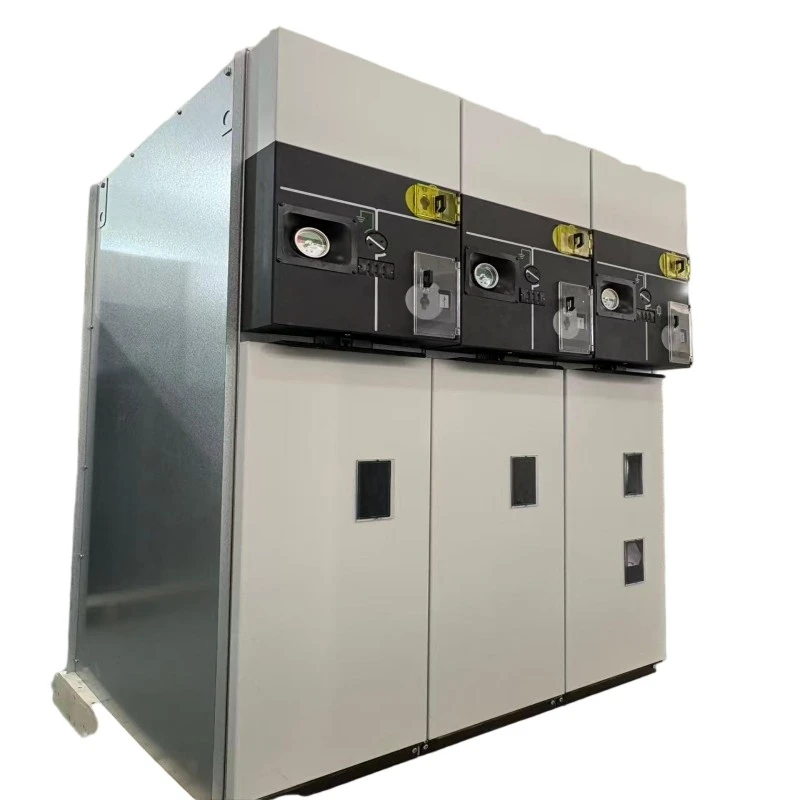

Tuotteen kuvaus

HXGN-ilmaeristetty tiivisterengaspääyksikkömme on seuraavan sukupolven ilmaeristetty rengaspääyksikkö, joka on suunniteltu sisäasennuksiin sähköasemille, teollisuuslaitoksille, kaupallisille rakennuksille ja maaseudun sähkönjakeluverkkoihin. Nimellisjännite vaihtelee välillä 6kV - 24kV, ja nimellisvirta on 630A päävirtakisoissa ja 125A sulakkeilla suojatuissa muuntajapiireissä.

Tärkeimmät tekniset ominaisuudet:

1. Ilmaeristys optimoidulla vaihevälillä ja eristetyillä esteillä

2. Sinetöity kotelorakenne (IP3X tai IP4X), joka estää pölyn ja jyrsijöiden pääsyn sisään

3. Kolmiasentoinen kuorman katkaisukytkin (kiinni / auki / maadoitettu) näkyvällä katkolla

4. Integroitu virtaa rajoittava sulakesuojaus muuntajille (125A asti)

5. Valinnainen tyhjiökatkaisinmoduuli syöttölaitteen suojaamiseksi

6. Mekaaniset lukitukset estävät virheellisen toiminnan

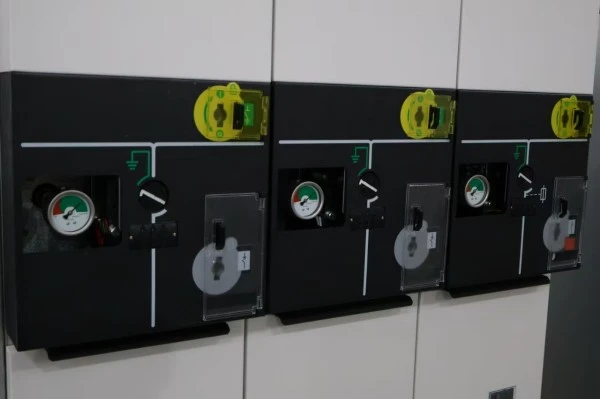

7. Etupaneelin jäljitelmäväylä selkeällä asennonosoituksella

HXGN-ilmaeristetyn tiivistetty rengaspääyksikkö tarjoaa läpinäkyvän, helposti tarkastettavan rakenteen --- käyttäjät voivat visuaalisesti vahvistaa kuormakytkimen avoimen asennon, ominaisuus, jota arvostetaan suuresti huollon ja lukitus-/merkintätoimintojen aikana. Asennusta tai käytöstä poistamista varten ei tarvita erityisiä kaasunkäsittelylaitteita.

Tuoteparametri (erittely)

Tuotteen ominaisuus ja sovellus

Tärkeimmät ominaisuudet

● SF6-vapaa ja ympäristöystävällinen ---Käyttää vain ilmaa eristysaineena, ei kasvihuonekaasupäästöjä.

● Näkyvä katkaisu --- Kuorman katkaisukytkin tarjoaa selvästi näkyvän eristysraon, mikä yksinkertaistaa turvatoimenpiteitä.

● Suojattu pölyltä ja jyrsijöiltä --- Kotelo täyttää IP3X- tai IP4X-vaatimukset, mikä estää yleisiä ilmaeristeisten kojeistovikojen syitä.

● Kompakti jalanjälki --- Yksikön leveys tyypillisesti 500---600 mm, sopii ahtaisiin sisätiloihin.

● Kustannustehokas --- Pienempi alkuinvestointi verrattuna SF6- tai kiinteästi eristettyihin RMU:ihin.

● Yksinkertainen huolto --- Kaasunpaineen valvontaa tai täyttöä ei tarvita; vain silmämääräinen tarkastus ja kosketuspuhdistus.

● Lukitusturva --- Mekaaniset lukitukset estävät maadoituskytkimen sulkemisen kuormakytkimen ollessa kiinni.

Sovellusskenaariot

● Maaseudun ja kuntien sähköverkot

● Teollisuustilat --- Tehtaat, kaivostyömaat, sementtitehtaat (pölysuojalla)

● Liikerakennukset --- Ostoskeskukset, toimistokompleksit, hotellit

● Pienet ja keskisuuret sähköasemat ---6kV-24kV jakelusolmut

● Uusiutuva energia --- Pieni vesivoima, biomassa ja hajautettu aurinkoenergia (sisäasennus)

● Jälkiasennusprojektit --- Vanhentuneiden ilmaeristeisten kojeistojen korvaaminen nykyaikaisilla tiivistetyillä yksiköillä

Q&A

Kysymys 1: Kuinka HXGN-ilmaeristetty tiivisterengaspääyksikkö toimii pölyisissä ympäristöissä, kuten sementtitehtaissa tai viljasiiloissa?

V: Loistavaa. HXGN-ilmaeristetyssä tiivisterengaspääyksikössä on täysin suljettu kotelo, jonka IP3X-luokitus on vakiona (IP4X valinnainen), mikä tarkoittaa, että yli 2,5 mm tai 1 mm:n kokoisia pölyhiukkasia ei pääse sisään. Tämä estää seurannan ja ylilyöntejä, joita tavallisesti esiintyy avoimen tyyppisissä ilmaeristetyissä kojeistoissa. Suosittelemme IP4X-versiota erittäin pölyisille alueille sekä säännölliseen ulkokaapin puhdistukseen.

Q2: Onko ilmaneristys luotettava rannikkoalueilla, joissa on korkea kosteus?

V: Kyllä, asianmukaisella suunnittelulla. HXGN-ilmaeristetyssä suljetussa rengaspääyksikössämme käytetään hydrofobisesti eristettyjä esteitä ja ryömintäetäisyys on pidennetty 240 mm:iin (12 kV) ja 360 mm:iin (24 kV:lle). Lisäksi tiivis kotelo estää kostean ilman kierron, ja kaapelikoteloon voidaan asentaa valinnaisia ​​kondenssivedenestolämmittimiä. Olemme onnistuneesti ottaneet käyttöön satoja yksiköitä eteläisen rannikon provinsseissa, joiden vuotuinen kosteus on yli 90 %.

Q3: Miten tämä tuote eroaa SF6-eristetystä RMU:sta?

V: SF6 RMU:t ovat kompaktimpia ja täysin suljettuja, mutta vaativat kaasunkäsittelyä ja niillä on korkeammat ennakkokustannukset. HXGN-ilmaeristetty tiivistetty rengaspääyksikkö on suurempi, mutta tarjoaa:

● Alempi hankintahinta (tarjoaa yleensä pienemmän alkuinvestoinnin kuin vastaavat SF6-eristetyt ratkaisut riippuen kokoonpanosta ja projektin vaatimuksista.)

● Ei kaasuvuotoja

● Näkyvä irtikytkentä turvallisempaa huoltoa varten

● Helpompi käytöstä poistaminen ja hävittäminen

Asiakkaille, jotka asettavat etusijalle alhaiset elinkaarikustannukset ja ympäristövaikutukset ilman äärimmäisiä tilarajoituksia, HXGN on ihanteellinen valinta.

Q4: Mitkä sulakkeet ovat yhteensopivia HXGN RMU:n kanssa?

V: Sulakeosastomme hyväksyy standardin DIN 43625 tai BS 2692 suurjännitteiset virtaa rajoittavat sulakkeet. Voimme toimittaa muuntajan suojausvaatimuksiin sopivat sulakkeet (tyypillisesti 6,3 A - 125 A). Sulakkeen lyöntitappitoiminto on mekaanisesti yhdistetty kolmiasentoiseen kytkimeen yksivaiheista vikasuojausta varten.

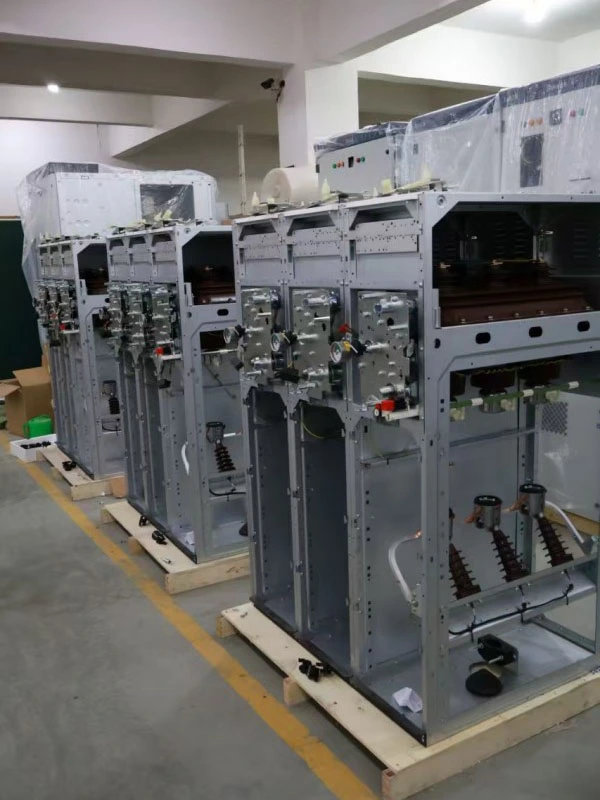

Tuotantotiedot

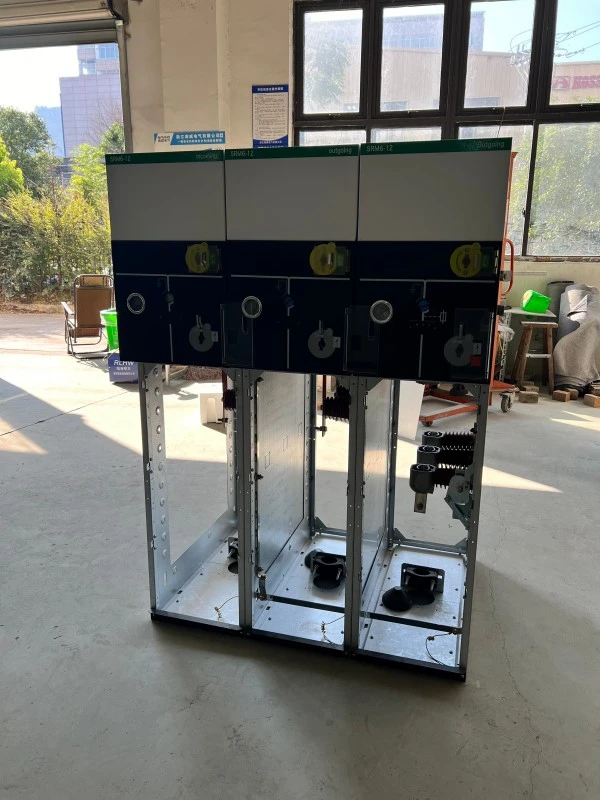

Kotelo ja tiivistys

HXGN-ilmaeristetyssä tiivisterengaspääyksikössä on 2,0 mm paksu kylmävalssattu teräs tai valinnainen ruostumaton teräskotelo, joka on viimeistelty sähköstaattisella jauhemaalilla (paksuus vähintään 80 μm, RAL 7035 vaaleanharmaa). Pinnoite läpäisee 500 tunnin suolasumutestauksen. Tiivistys saavutetaan polyuretaanivaahtotiivisteillä kaikissa ovissa ja paneeleissa, mikä varmistaa IP3X-suojauksen. Kaapelilokerot on suljettu erikseen pääkytkintilasta valokaaren leviämisen estämiseksi.

Load-Break Switch Design

Kolmiasentoinen kuorman katkaisukytkin on pyörivä terätyyppi, jossa on itsepuhdistuvat hopeoidut koskettimet. Valokaarisammutuskammiossa käytetään magneettista ulospuhallusperiaatetta yhdistettynä eristettyihin kaarikouruihin, mikä mahdollistaa jopa 630A kuormitusvirran katkaisun ja kaapelin latausvirtojen (10A asti) tekemisen/katkaisun. Kytkimessä on kaksi näkyvää katkaisuasentoa (avoin ja maadoitettu) ja yksi kiinni-asento – kaikki on merkitty selvästi etupaneeliin.

Sulake-yhdistelmäyksikkö

Muuntajan suojaamiseksi HXGN-ilmaeristetyssä tiivisterengaspääyksikössämme on sulakekotelo, jossa on iskevä laukaisumekanismi. Kun yksi vaihesulake toimii, iskuri laukaisee mekaanisesti kuormankatkaisimen avatakseen kaikki kolme vaihetta, mikä estää yksivaiheisen toiminnan. Sulakekotelo on lukittu maadoituskytkimeen — lokero voidaan avata vain, kun kuormakytkin on auki ja maadoituskytkin kiinni.

Eristysjärjestelmä

Kaikki virtakiskot ja liitännät on eristetty lämpökutistuvalla letkulla (ryömintätehostettu tyyppi) tai epoksijauhemaalauksella. Vaiheesteet on valmistettu DMC:stä (taikinavaluseos) tai SMC:stä (arkkimuovausmassa), joiden kaarenkestoluokka on IEC 60243:n mukaan luokka 1. Pienin ilmaväli on:

● 12kV: 125mm vaiheiden välillä, 100mm maahan

● 24 kV: 220 mm vaiheiden välillä, 180 mm maahan

Laadun ja testauksen vakuutus

Jokaiselle HXGN-ilmaeristetylle tiivisterengaspääyksikölle suoritetaan rutiinitestit ennen toimitusta:

● Pääpiirin vastuksen mittaus (mikroohmimittari)

● Tehotaajuuden kestojännite (42kV/1min 12kV, 65kV/1min 24kV)

● Indusoituneen jännitteen kestotesti

● Mekaaninen toimintatesti (200 sykliä jokaiselle kytkimelle)

● Apupiirin eristystesti (2kV/1min)

● Kotelon suojauksen tarkistus (IP3X- tai IP4X-anturin testi)

● Osittainen purkausmittaus (<20pC 1,5-kertaisella nimellisjännitteellä)

Sitoumus huoltopalveluun

Takuuaika: 12 kuukautta toimituspäivästä (pidennettävissä 24 tai 36 kuukauteen maksullisella palvelusopimuksella)

Tekninen tuki: elinikäinen ilmainen tekninen konsultointi; vastaa 1 tunnin kuluessa ilmoituksesta
