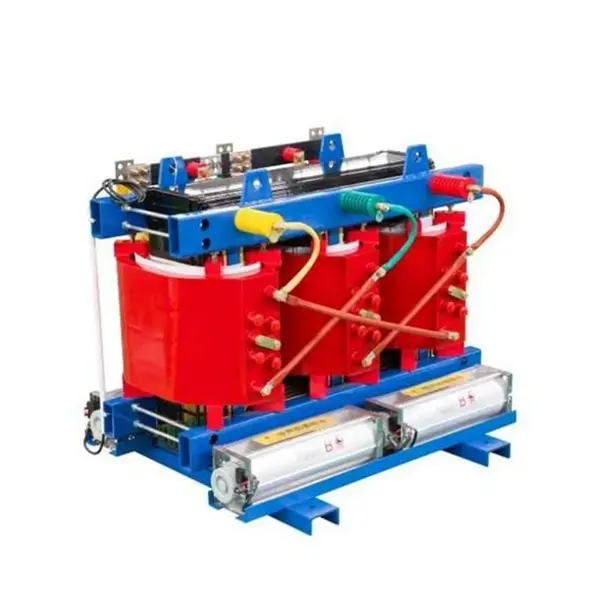

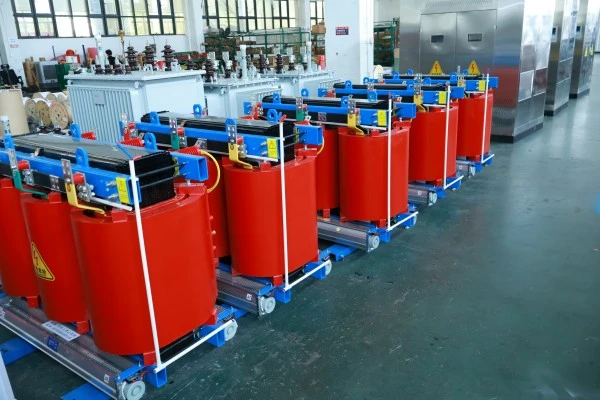

SCB13 800kva epoksihartsivalettu tehomuuntaja

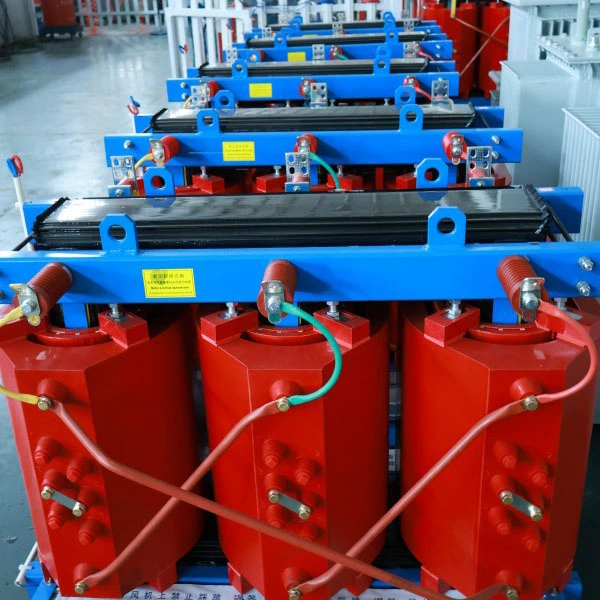

Mikä tämä laite on?

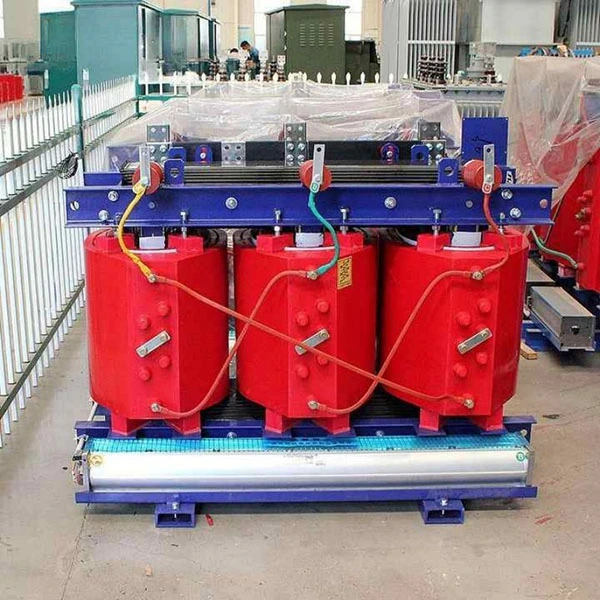

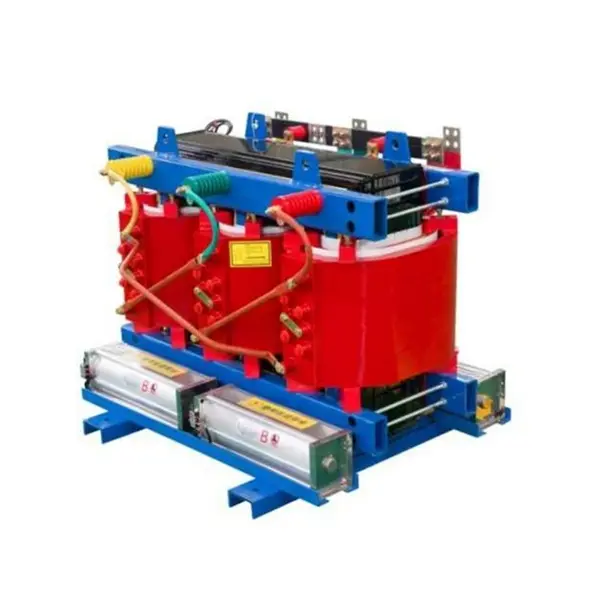

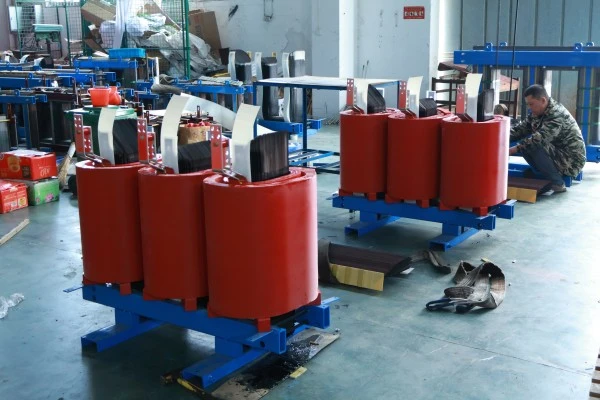

SCB13-800kVA epoksihartsivalettu tehomuuntaja on kolmivaiheinen tehomuuntaja, joka on valmistettu tyhjiöepoksihartsivaluprosessilla. Se kuuluu energiatehokkaiden kuivatyyppisten muuntajien perheeseen.

Mallikoodin erittely:

● S – Kolmivaiheinen

● C – valuhartsi (epoksi)

● B – Pienjännitekäämitys

● 13 – Suorituskykysarjakoodi, joka edustaa energiatehokkuustasoa

Mitä se tekee?

Tämän laitteen ydintoiminto on alentaa korkea jännite (10 kV tai 35 kV) matalaksi jännitteeksi (400 V/380 V), mikä tarjoaa turvallisen ja vakaan tehon erilaisille sähkökuormille. Toisin kuin perinteiset öljytäytteiset muuntajat, se ei käytä eristävää öljyä jäähdytykseen. Sen sijaan se käyttää kiinteää epoksieristystä yhdistettynä luonnolliseen ilmajäähdytykseen.

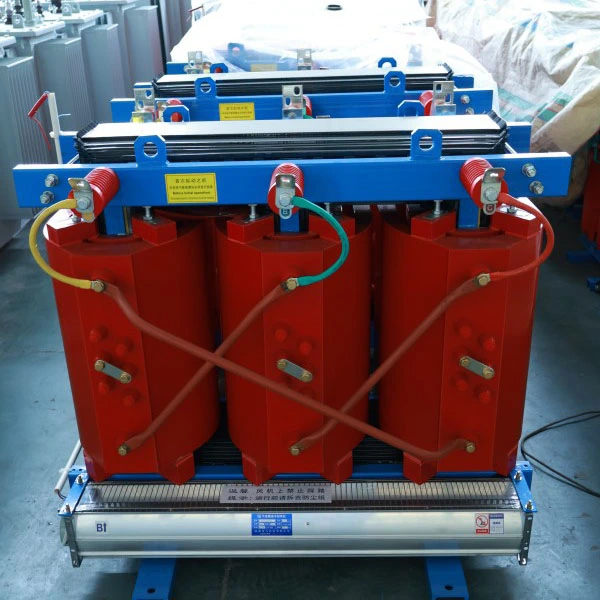

Tuotteen kuvaus

SCB13-800kVA epoksihartsivalettu tehomuuntaja on erittäin tehokas,kolmivaiheinen kuivatyyppinen muuntajasuunniteltu nykyaikaiseen sähkönjakoon. Siinä on epoksihartsityhjiövalu, matalajännitteiset foliokäämit ja se täyttää GB 20052-2020 tason 2 energiatehokkuusstandardit (lähestyy tasoa 1). Ihanteellinen sovelluksiin, jotka vaativat energiansäästöä, paloturvallisuutta ja luotettavuutta.

Nimellisjännite on 800 kVA ja vakiojännitesuhde 10 kV/0,4 kV (muokattavissa 6 kV:iin, 20 kV:iin tai 35 kV:iin). Öljytön kiinteä epoksieristys eliminoi vuodon, tulipalon ja räjähdysvaaran, joten se sopii korkeisiin rakennuksiin, metroihin, sairaaloihin, datakeskuksiin ja kemiantehtaisiin.

Tärkeimmät sähköiset tehot: tyhjäkäyntihäviö ≤1090W, kuormitushäviö (120°C) ≤6260W, oikosulkuimpedanssi 6% (säädettävä 4%-10%), osapurkaus ≤5pC ja melu ≤55dB 1 metrin etäisyydellä.

Varustettu älykkäällä lämpötilansäätöjärjestelmällä (PT100-anturit, automaattinen tuulettimen käynnistys/pysäytys, ylikuumenemishälytys ja laukaisu) ja RS485-tiedonsiirto BA-järjestelmän integrointia varten. VPI-valuprosessi varmistaa kosteudenkestävän, paloa hidastavan kapseloinnin. Core käyttää erittäin läpäisevää silikoniterästä porrasliitoksilla. Vakiosuojaus IP20 (IP23 valinnainen).

SCB13-800kVA on 30 vuoden suunnitteluikä ja vähäinen huolto, joten se on luotettava ja taloudellinen valinta uusiin tai päivitettyihin jakelujärjestelmiin.

Tuotesovellus

Tyypilliset sovellukset:

Korkeat rakennukset, kaupalliset kompleksit, sairaalat, datakeskukset, metroasemat, lentokentät, kemiantehtaat, uusiutuvan energian asemat ja kaikki paikat, joissa paloturvallisuus on kriittinen vaatimus.

Tuotteen ominaisuus

Korkea tehokkuus ja energiansäästö – pienemmät käyttökustannukset

Tyhjäkuormitushäviöt pienentyneet 20–37 % verrattuna SCB11-sarjaan; kuormitushäviöt pienentyneet 15–30 %

Tyypillinen 800kVA tyhjäkäyntihäviö ≤ 1090W, kuormitushäviö (120°C:ssa) ≤ 6260W

Täyttää GB 20052-2020 tason 2 energiatehokkuusstandardit; Jotkut parametrit saavuttavat tason 1

Taloudellisen hyödyn laskelma:

Perustuu 8 000 käyttötuntiin vuodessa 0,11 dollaria/kWh, verrattuna tavalliseen SCB11-muuntajaan, vuotuinen sähkönsäästö on noin 2 000 - 2 700 dollaria. Hintaero palautuu noin 3 vuodessa.

Turvallisuus ja luotettavuus – Palonkestävä ja räjähdyssuojattu ilman riskiä

Keskeiset edut:

Itsestään sammuva: Epoksihartsin syttymispiste > 300°C; liekki ei leviä, vaan sammuu itsestään, kun lämmönlähde poistetaan

Öljytön rakenne: eliminoi täysin öljyvuodon, tulipalon ja räjähdysvaaran; öljysäiliötä ei tarvita

Korkea oikosulkukestävyys: Tyhjiövalulla muodostettu erittäin luja lasikuituvahvistettu rakenne lisää oikosulkukestävyyttä yli 30 %

Erittäin alhainen osapurkaus: Osittainen purkaus voidaan ohjata alle 5 pcC:n lämpötilaan, mikä hidastaa merkittävästi eristeen ikääntymistä

Asiakkaiden todellisten huolenaiheiden käsitteleminen:

K: Kun asennat muuntajaa kerrostalon kellariin, mihin palotarkastuksessa kiinnitetään eniten huomiota?

V: Paloviranomaiset keskittyvät ensisijaisesti "palon leviämisriskiin" ja "myrkyllisiin savupäästöihin". SCB13:ssamme käytetään epoksihartsivalua, joka on luonnostaan ​​paloa hidastavaa eikä tuota halogenoituja myrkyllisiä kaasuja poltettaessa (GB/T 1094.11-2022 mukainen). Tämä on suuri etu, jota öljytäytteiset muuntajat eivät voi vastata. Monet kaupalliset kompleksit ja sairaalaprojektit ensimmäisen ja toisen tason kaupungeissa ovat läpäisseet tiukat paloturvallisuusarvioinnit juuri tämän ominaisuuden vuoksi.

K: Kuivatyyppiset muuntajat ovat herkkiä kosteudelle. Voivatko ne työskennellä sadekaudella eteläisillä alueilla?

V: Perinteiset kuivatyyppiset muuntajat ovat todella herkkiä kosteudelle, mutta SCB13:ssamme käytetään tyhjiövaluprosessia, jossa epoksihartsi kapseloi käämit kokonaan muodostaen tiiviin eristekerroksen. Sydän ja kiinnityslaitteistot käyvät läpi erityisen korroosionestokäsittelyn, mikä mahdollistaa normaalin toiminnan 100 %:n suhteellisessa kosteudessa. Kuivauskäsittelyä ei tarvita ennen uudelleenkäynnistystä sammutuksen jälkeen.

Älykäs valvonta – lämpötila yhdellä silmäyksellä

Vakio älykäs lämpötilansäätöjärjestelmä:

Valmiiksi upotetut PT100 platinavastusanturit jokaiseen vaihekäämiin reaaliaikaiseen lämpötilan valvontaan

Säädin näyttää syklisesti kolmivaiheisten käämien lämpötiloja – helppo lukea

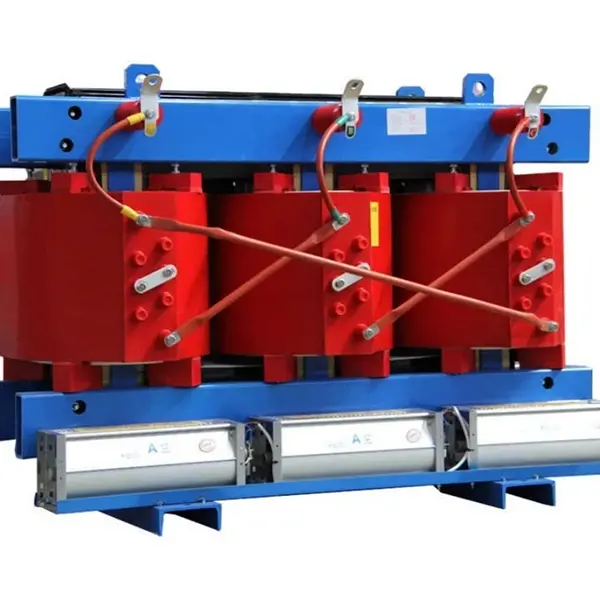

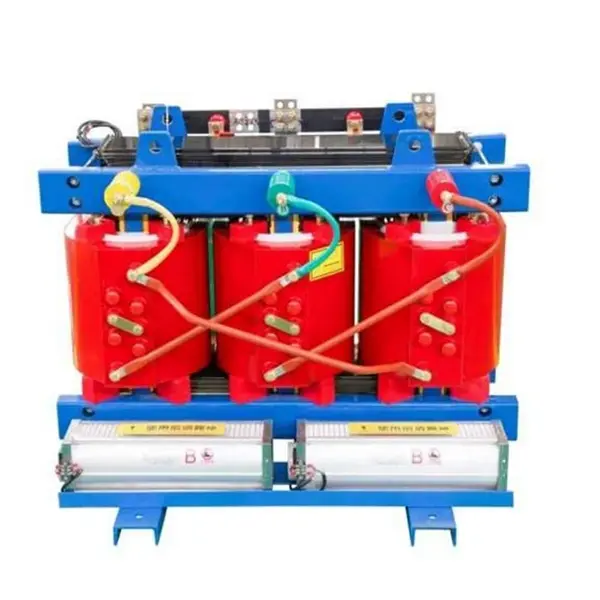

Käynnistää/pysäyttää automaattisesti pohjaan asennetut jäähdytystuulettimet (käynnistyy >100°C:ssa, pysähtyy alle 80°C:ssa)

Tarjoaa ylilämpötilahälytyksen (säädettävä asetuspiste) ja ylikuumenemissuojan

Hiljainen toiminta – hiljainen ja häiritsemätön

Mitatut tiedot:

800kVA ja sitä alhaisemmilla tehoilla melutaso ≤ 55dB mitattuna 1 metrin päässä laitteesta

45° täysin porrastettu lantion ydinniveltekniikka + tärinänvaimennustyynyt voivat vähentää melua edelleen 5-8 dB

Vahva ylikuormituskapasiteetti – luotettava, kun se on tärkeintä

Ylikuormituskyvyn parametrit:

Luonnollinen jäähdytys (AN) – voi toimia jatkuvasti 100 % kuormituksella

Pakotettu ilmajäähdytys (AF) – kapasiteettia voidaan lisätä 40-50 %

Kestää 150 % nimelliskuormituksen 2 tuntia

Sovellusskenaariot:

Kesän huipputarvejaksot, kriittisten tapahtumien tehosuojaus, tilapäinen kuormituksen jakaminen yhden muuntajan vikaantuessa – näinä "kriittisinä hetkinä" SCB13:n ylikuormituskapasiteetti takaa virransyötön jatkuvuuden.

Ei huoltoa – vaivatonta ja huoletonta

Ylläpidon edut:

Öljytön – öljyn säännöllistä suodatusta tai öljykromatografiatestausta ei tarvita

Sileä käämityspinta – pölyä ei kerry helposti

Ei liikkuvia osia – erittäin alhainen vika

Päivittäinen huolto vaatii vain lämpötilanäytön tarkistamista ja jäähdytysilmakanavien puhdistamista

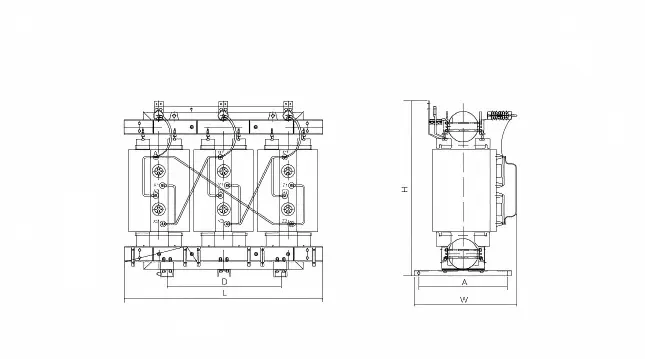

Tuoteparametri (erittely)

Sitoumus huoltopalveluun

Takuuaika: 12 kuukautta toimituspäivästä (pidennettävissä 36 tai 60 kuukauteen maksullisella palvelusopimuksella)

Tekninen tuki: elinikäinen ilmainen tekninen konsultointi; kuormituslaskenta ja ratkaisun optimointi valintavaiheessa

Kenttäpalvelu: Asennusopastus, käyttöönottoapu, viankäsittely (ilmainen takuun aikana, kustannusperusteinen takuun jälkeen)

Varaosien toimitus: Lämpötilan säätimet, tuulettimet, anturit ja muut yleiset osat varastossa; toimitus seuraavana päivänä kuriirin kautta
